Gambar di samping adalah contoh gambar uang 10.000 rupiah yang disorot dengan sinar ultraviolet (UV). Banyak juga alat-alat pengecek uang palsu / asli menggunakan sinar ultraviolet yang harganya relatif mahal.

Secara umum, cara mengecek uang asli / palsu bisa secara fisik, dengan diraba diterawang dan sebagainya. Cara lain yang bisa dilakukan mengecek uang yaitu dengan sinar ultraviolet, cara ini tidak bisa dilakukan dengan cara biasa, karena gambar ultraviolet tidak bisa dilihat dengan mata tanpa alat bantu.

Kesempatan kali ini penulis ingin mempraktekan rangkaian sederhana pengetes uang / duit palsu. Rangkain yang sangat sederhana, membutuhkan komponen utama seperti :

• LED UV (ultravilet), bisa pakai yang ukuran 3mm atau 5mm
• Resistor (pembatas atau penyesuai arus dan tegangan)
• Baterai (yang dipakai praktek kali ini 9V baterai kotak)
• Kabel secukupnya
• Alat-alat lain yang mendukung

Skema rangkaian alat pengetes uang dengan LED UV


Di atas adalah skema dasar / pokok untuk rangkaian alat pengetes uang palsu dengan menggunakan LED UV, di bawah ini skema dilengkapi dengan saklar push-on button, dengan tujuan untuk menyambung dan memutus arus sewaktu dibutuhkan saja.




Skema diatas sudah dilengkapi dengan saklar push-on button, dari skema diatas bisa diketahu alat alat / komponen yang dibutuhkan :

• Baterai kotak 9V
• Konektor baterai kotak
• saklar push-on button / tactile switch
• Resistor 330Ohm (orange, orange, coklat, emas) toleransi 5%
• Led uv (dalam praktek ini menggunkan led uv 3mm)
• Kabel secukupnya

Menguji rangkaian pada papan Breadboard / Projectboard

Sebelum merangkai komponen-komponen yang disebutkan diatas alangkah baiknya diuji dulu semua komponen untuk memastikan komponen dalam keadaan bagus.

Penampakan layout dengan menggunakan software fritzing, membantu memperjelas rangkaian pada breadboard.

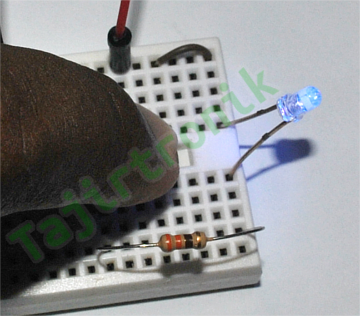

Inilah hasil sebenarnya rangkaian uji pada breadboard alat pengecek uang palsu dengan menggunakan LED UV. Saat-nya untuk mengoperasikan rangkaian yang yang sudah siap pada breadboard.


Praktek pada breadboard berjalan dengan normal dan Led UV menyala seperti yang diinginkan. Gambar diatas menunjukan test dan uji semua komponen berjalan lancar atau dalam keadaan bagus. Komponen yang telah diuji dilepas dari breadboard dan dirangkai pada PCB biasa atau pcb lubang, guna PCB ini untuk meletakan komponen-komponen agar letaknya tetap / tidak berubah-rubah. Foto dibawah ini menunjukkan komponen utama yang akan dirangkai untuk membuat alat pengecek uang asli atau palsu dengan led ultraviolet.



Merangkai komponen alat pengecek uang palsu / asli

Komponen yang sudah dilepas dari breadboard dan telah diuji kelayakkannya, tinggal dirangkai pada PCB lubang yg lubangnya standar DIP atau 2.54mm.



Penampakkan foto diatas adalah komponen setelah dirangkai dan disolder pada PCB.


Gambar diatas adalah rangkaian yang sudah jadi dan siap digunakan. Dan sekarang saatnya menggunakan alat tersebut pada uang 50.000 yang ada pada penulis.




Gambar ultraviolet pada uang 50rb terlihat saat disorot dengan alat yang sudah dirangkai.

Postingan dan praktek dibuat di BATAM, batuaji untuk TAJIRTRONIK
Software yang digunakan Firefox, LinuxMint, Kicad, fritzing, GIMP dll.
Pengambilan Foto dengan Kamera Nikon D3000.
